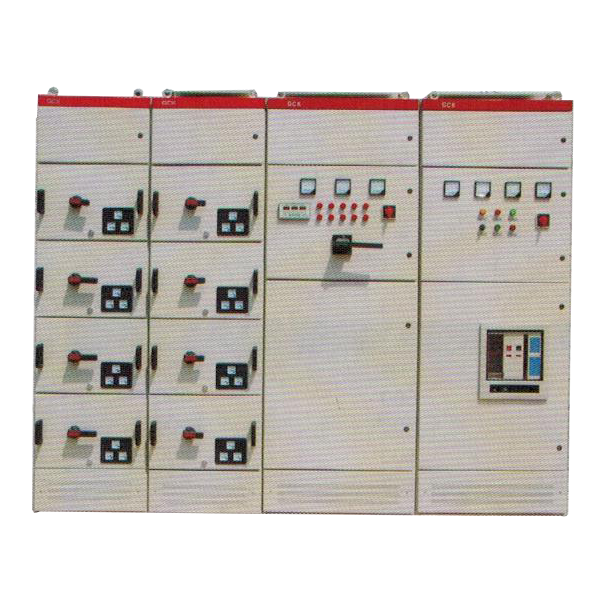

GCK低壓抽出式開關柜

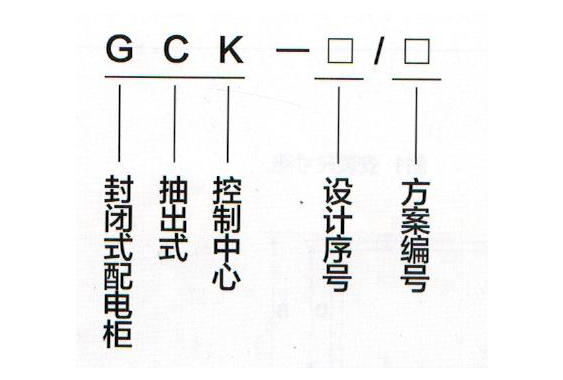

型號含義

產品概述

GCK低壓抽出式開關柜適用于發電廠、變電站、工礦企業和高層建筑等場所，作為交流380V、頻率50HZ電力系統的配電和電動機控制之用。

使用環境

①周圍空氣溫度:上限+40C， 下限-10C。

②海拔:≤2000m (若超過海拔2000m訂貨時應說明)。

③周圍相對溫度:日平均值≤95%，月平均值≤90%。

④周圍空氣:沒有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染。

⑤無經常性劇烈震動或常年腐蝕場所。

結構特點

GCK框架采用壓筋KB型材(模數E=25mm)組裝而成，框架全部構件都經過鍍鋅處理，零部件的組裝全部用自攻鎖緊螺釘或高強度六角螺釘緊固，各個零部件的通用性、互換性。再按需要加上門、擋板、隔板、抽屜、安裝梁等零件，組裝成品后有美觀、牢固、質量好等優點。柜體分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散和便于帶電維修。

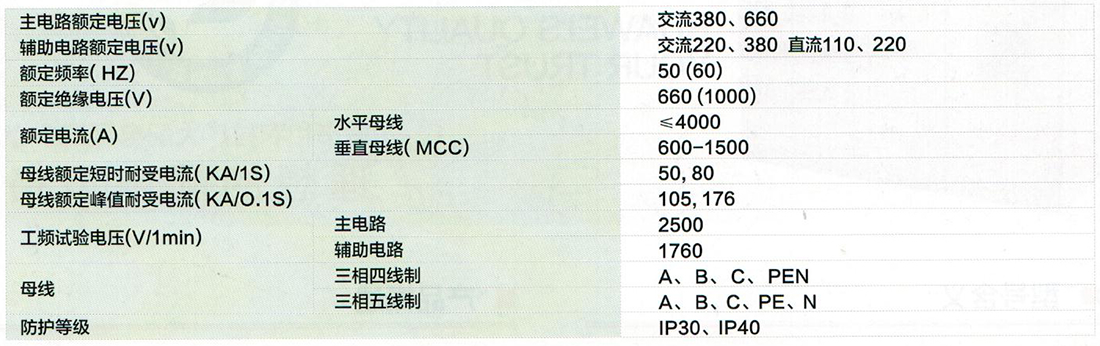

主要技術參數

功能單元(抽屜單元)

①抽屜單元高度模數為200mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A從下。

②每臺MCC柜zui多能安裝9個- -單元抽屜或18個1/2單元的抽屜。

③隔室的門板由主開關的操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出。

④主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修。

⑤功能單元背面具有主電路進出線插頭、輔助電路二次插頭及接地插頭。

⑥;抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。

⑦抽屜隔室中采用新型一次進線罩，抽屜抽出后使之格式內不會觸及垂直母線。

電纜室

抽電纜室位于柜后獨立隔室中。電纜室中有專用的一、二次接線端子及相應的電纜固定件。根據柜體進出線方式，在底板或頂蓋板上沖有敲落孔或出線法蘭板。
