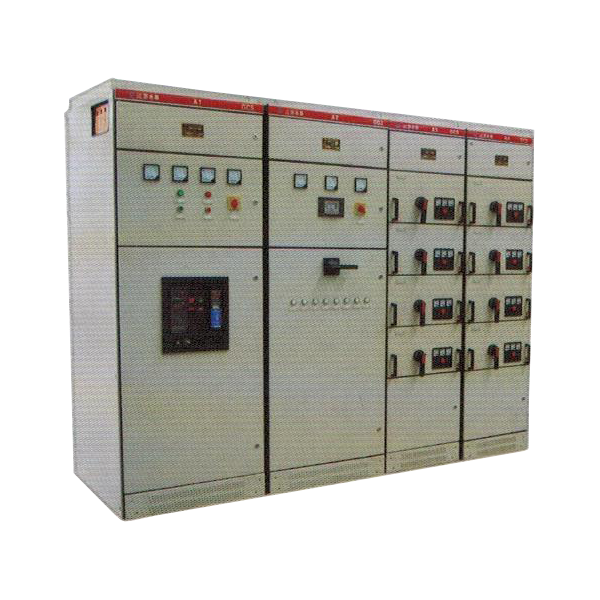

GCS低壓抽出式開關柜

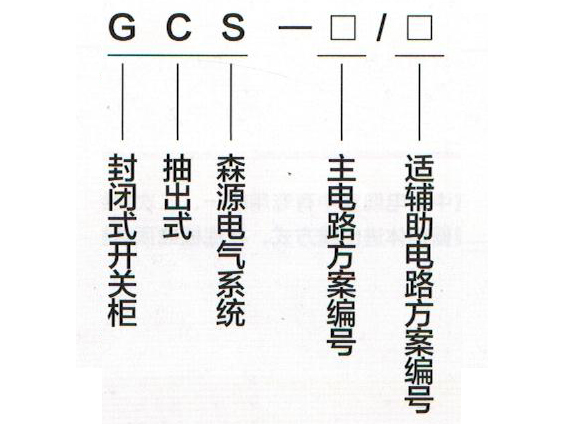

型號含義

產品概述

GCS型開關柜是兩部聯合設計組根據廣大設計單位和電力用戶的要求設計研制的符合國情，具有較高技術性能指標，能夠適應電力市場發展需要的開關設備。

本產品符合GB7251.1, JB/T9661, IEC60439-1等標準。

使用環境

①周圍空氣溫度:上限+40C，下限-10C。

②海拔:≤2000m (若超過海拔2000m訂貨時應說明)。

③周圍相對溫度:日平均值≤95%，月平均值≤90%。

④周圍空氣:沒有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染。

⑤無經常性劇烈震動或常年腐蝕場所。

結構特點

①開關柜主構架采用8MF型鋼(型鋼兩側均勻有20mm安裝孔)主構架采用拼裝和部分焊接兩種結構形式。

②開關柜各功能室嚴格分開，其隔室主要分功能單元室、母線室、電纜室。各單元的功能相對獨立。

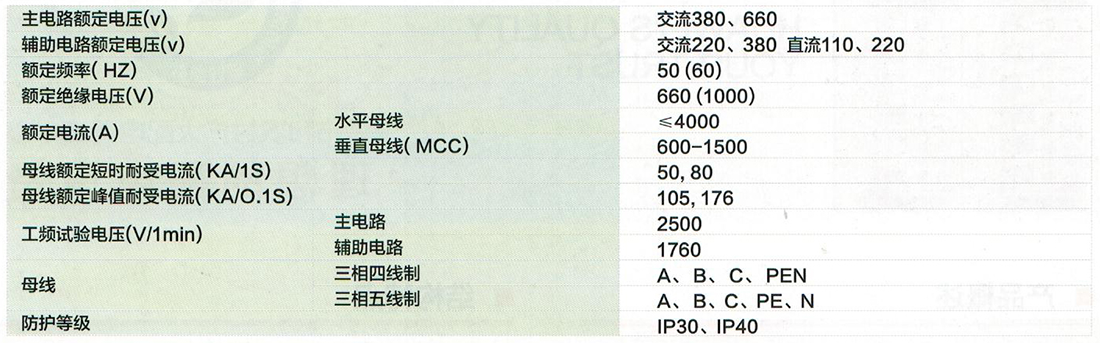

主要技術參數

功能單元室

①抽屜層高的模數為160mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。

②抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

③每臺MCC柜zui多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板。

④抽屜內進出線根據電流大小采用不同片數的同一規格片式結構的接插件。

⑤1/2單元抽屜與電纜室的轉接采用背板式結構ZJ- 2型轉接件。

⑥1單元及以上抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ- 1型轉接件。

⑦抽屜面板具有分、合、試驗、抽出等位置的明顯標志，抽屜單元設有機械聯鎖裝置。

⑧以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。

電纜室

①饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜室內電纜的鏈接通轉接件實現，既提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。

②電纜隔室有二個寬度尺寸240mm和440mm可供選用，視電纜數量、截面和用戶對安裝維修方便的要求而定。

母線室

①水平母線置于柜后平置式排列方式，2500A以上為上、下雙層布置。2500A及以下為單層布置，每相由4條或2條母排組成，采用高強度阻燃型的GCS專用母線夾和絕緣支件，大大提高了母線的短路強度和動穩定能力。

②抽屜柜垂直母線采用“L”形母線，采用TM-T2系列硬銅排，采用全長搪錫能提高母線動熱穩定能力和改善接觸面的溫升。

③母線按三相四線和三相五線設計，設計部門和用戶可以方便選用PE+N或PEN方式。
