KYN61-40.5 (Z)交流金屬鎧裝移開式開關設備

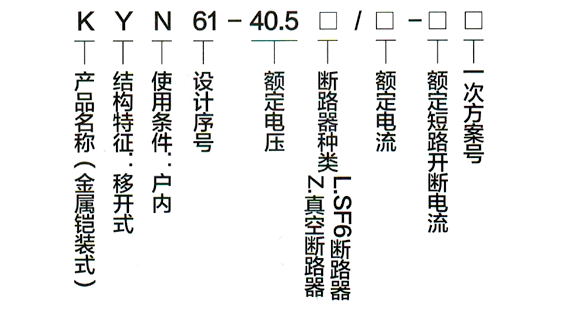

型號含義

產品概述

KYN61 -40.5(Z)交流金屬鎧裝移開式開關設備(以下簡稱開關柜)系三相交流50Hz、額定電壓40. 5kV戶內成套配電裝置，主要用于發電廠、變電站及工礦企業的配電室接受與分配電能，可實現對電路的控制、保護和檢測之用:還可用于頻繁操作的場所。本開關柜符合GB3906- -2006《3.6-40.5kV交流金屬封閉開關設備和控制設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、1EC60298《額定電壓1kV以上52kV以下交流金屬封閉開關設備和控制設備》、DL/T404《戶內交流高壓開關柜訂貨技術條件》等標準。

正常使用環境條件

◎環境溫度:上限+40°C 下限-15°C;

◎海拔高度不超過1000米;

◎空氣相對濕度:

日平均值不大于95%，

月平均值不大于90%;

◎地震烈度不超過8度; !

◎不適用于有腐蝕或可燃?xì)怏w、水蒸氣等明顯污染的場所。

注:超過上述正常使用條件時，用戶可與制造廠協商確定。

主要技術參數

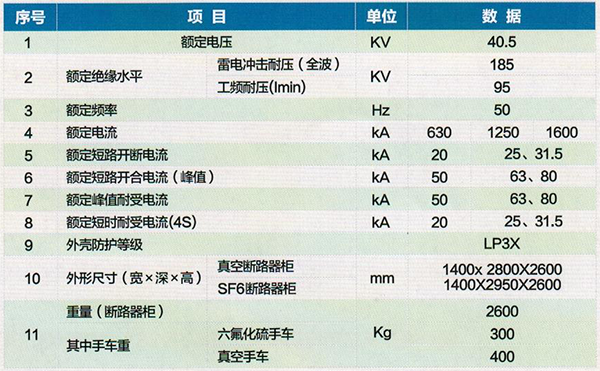

開關柜主要技術數據

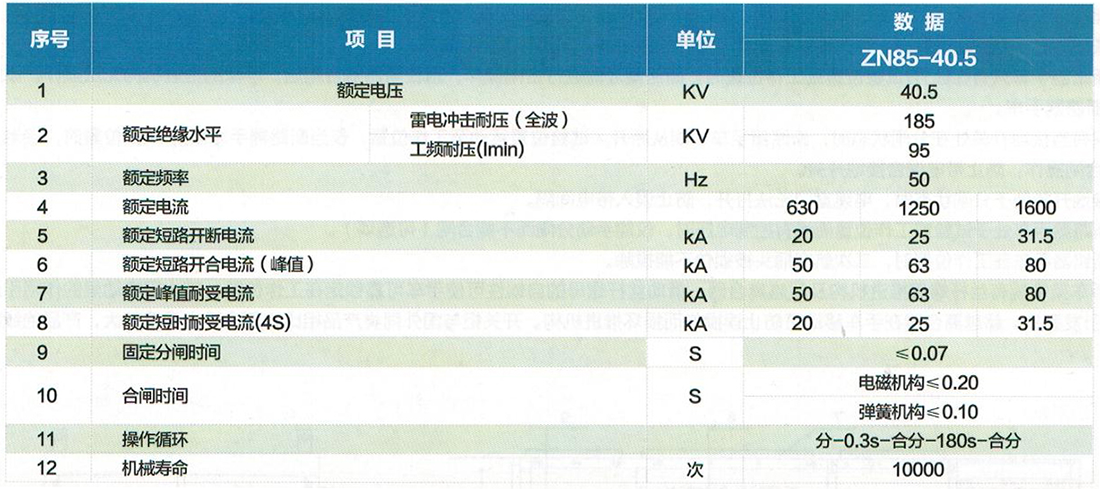

斷路器主要技術參數

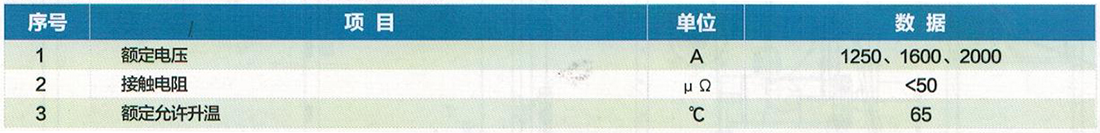

斷路器柜一次隔離插頭YCT-1600主要技術參數

結構特點

開關柜整體結構由柜體、手車兩大部分組成。柜體內配用新型國產ZN85- 40.5絕緣真空斷路器或進口SF6斷路器，柜體采用組裝結構，提高了手車與柜體的配合精度，同型號手車互換性好，產品外形美觀。柜體為進口敷鋁鋅板多重折彎，用螺栓組裝成型。

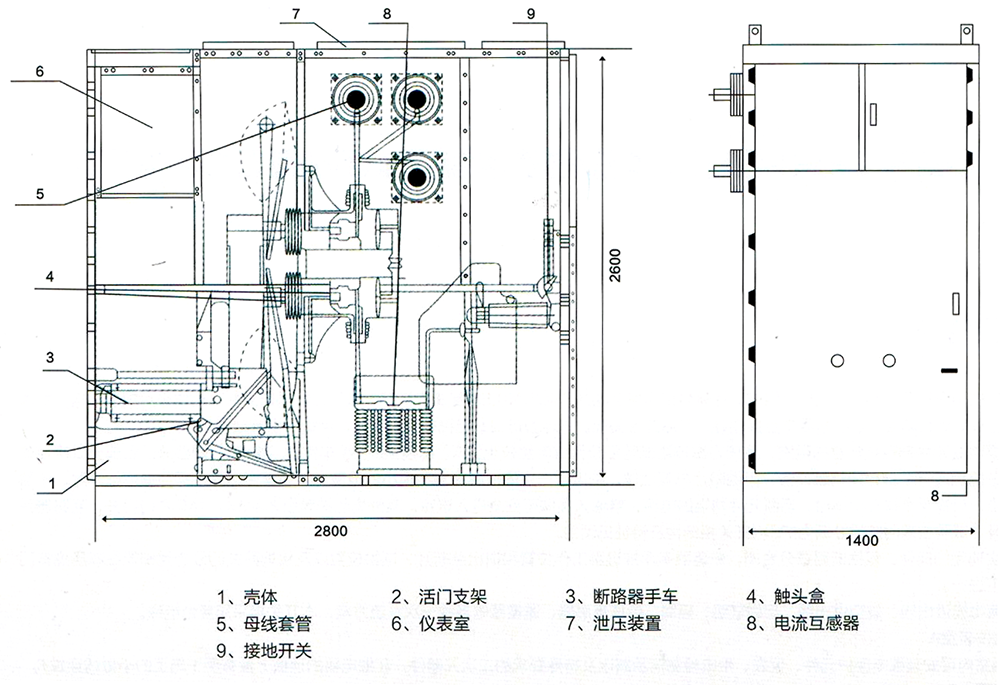

開關柜主要電器元件都有其獨立的隔室，典型方案按功能特征分為繼電器儀表室A、母線室B、手車室C、電纜室0四部分。各部分以接地的金屬隔板分隔組成一個全封閉鎧裝設備，因能阻止電弧延伸，使可能產生的故障限制在很小的范圍內。當某部的元件需更換或維修時，不需要全部停電，只需手車移開柜體時，切斷元件兩端的電源，維修人員即可安全進入該室。其外殼防護等級為IP3X，手車室門打開，斷路器手車處于斷開/試驗位置時防護等級為IP2X(開關柜結構及特征見圖2)。

開關柜可實現閉門操作。包括斷路器分合閘，斷路器手車推進至工作位置和退出至斷開/試驗位置以及接地開關的分合閘都能在高壓隔室門關閉條件下進行。

開關柜具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等多種一-次系統方案，本開關柜采用復合絕緣。

1、繼電器儀表室A

繼電器室內可安裝繼電保護元件、儀表、帶電檢測指示器以及特殊要求的二次元器件，在繼電器的頂板上留有便于施工的小母線穿越孔。

2、主母線隔室B

主母線采用單臺拼接相互貫穿聯接方式，通過支母線和靜觸頭盒固定。主母線和聯絡母線為柜型截面母線，分段形式，所有母線均外用熱縮套管，所有搭接面都用不同規格、大小的異行盒(熱縮套管)裹住，滿足復合絕緣要求相鄰柜母線套管固定、隔離，能防止事故向其它隔室蔓延。

3、手車隔室C

手車室位于柜前的下部，正后方隔板上裝有可以啟示開關的金屬活門，底部設置拱手車運行的軌道。當手車從試驗位置移動到工作位置過程中，上、下活門通過側連板與手車聯動，自動打開，反方向移動時活門則自動閉合，形成隔離。手車的鎖定機構與柜體的連接裝置部分均設在柜前左右側。

4、電纜隔室D

電纜室可安裝電流互感器、變壓器、避雷器、接地開關及電纜，寬裕的空間條件便于多根電纜的連接。

1)聯鎖功能:為防止誤操作，開關柜裝有安全可靠的聯鎖裝置，滿足”五防”要求。

2)斷路器手車只有在斷開/試驗位置或工作位置時，斷路器才能進行合閘操作，且在斷路器合閘后，手車的推進機構無法操作，以防止負荷推拉斷路器手車。

3)只有當接地開關處在分閘狀態時，斷路器手車才能從斷開/試驗位置運動至工作位置，僅當斷路器手車斷開/試驗位置時，接地開關才能進行合閘操作，防止帶電誤合接地開關。

4)接地開關處于分閘狀態時，電纜室門無法打開，防止誤入帶電間隔。

5)斷路器手車處于試驗或工作位置而沒有控制電壓時，僅能手動分閘而不能合閘(可選項)。

6)斷路器手車在工作位置時，二次航空插頭被鎖住不能拔除。
